膨脹螺栓規格表示方法及規格表大全

【大中小】本文來源：百德責任編輯：發布日期：2018-08-13

膨脹螺栓是使風管支、吊、托架固定在墻上、樓板上、柱上所用的一種特殊螺紋連接件。膨脹螺栓規格是按螺紋的公稱直徑*長度來說的，以螺紋直徑6MM為例，一般有以下幾種6*60、6*80、6*120、6*150。膨脹螺栓安裝尺寸按膨脹管的直徑選鉆頭。

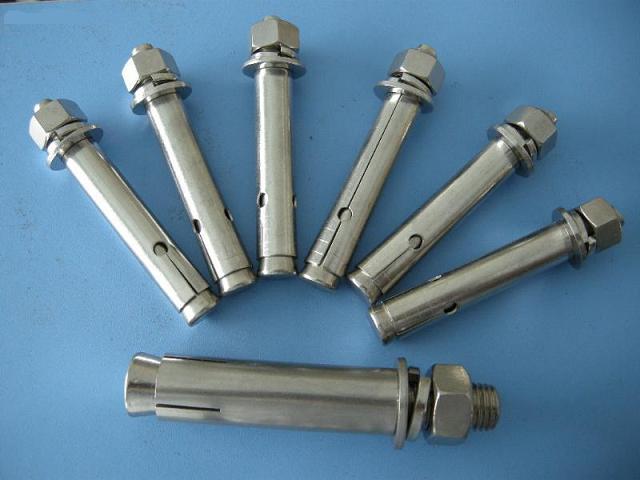

膨脹螺栓規格

膨脹螺栓規格大全

規格

M10

M12

M14

M16

M18

M20

長度

50
60
65
80
100

60
70
80
90
100
110
120

70
80
90
95
100
110
120
130
150

80
90
100
110
120
130
150
180
200

100
125
150

100
120
125
145
150
180
200
250
300

150
180
200
250
300

螺栓規格表示方法：
　　螺栓規格M14表示螺紋大經為14mm的公制螺栓。M表示“公制，米制”螺紋。完整的螺紋標記是由：螺紋特征代號+尺寸代號+公差帶代號+及其他信息組成+標準代號(如：對國產螺絲加國標代號)
　　1、螺紋的特征代號用字母“M”
　　2、尺寸代號
　　單線螺紋的尺寸代號為“公稱直徑×螺矩”。對粗牙螺紋可以省略標注其螺矩項。多線螺紋的尺寸代號為“公稱直徑×Ph導程P螺矩”。
　　3、公差帶代號由數字加字母表示(內螺紋用大寫字母，外螺紋用小寫字母)，如 7H、6g等，應特別指出，7H，6g等代表螺紋公差，而H7，g6代表圓柱體公差代號。
　　4、旋合長度規定為短(用S表示)、中(用N表示)、長(用L表示)三種。一般情況下，不標注螺紋旋合長度，其螺紋公差帶按中等旋合長度(N)確定。必要時，可加注旋合長度代號S或L，如“ M20-5g6g-L”。特殊需要時，可注明旋合長度的數值，如“M20-5g6g-30”。
　　5、左旋螺紋應在旋合長度之后標注“ LH”。旋合長度代號與旋向代號間用“ -”分開，右旋螺紋省略不注。
　　6、標記示例：
　　M 16-5g6g表示粗牙普通螺紋，公稱直徑16，右旋，螺紋公差帶中徑 5g，大徑 6g，旋合長度按中等長度考慮。
　　M16×1 LH-6G表示細牙普通螺紋，公稱直徑16，螺距1，左旋，螺紋公差帶中徑、大徑均為6G，旋合長度按中等長度考慮。
